我們把室外部分后殼拆開，可以看到內部結構，空調其實很簡單，有簡單的電氣知識都能修空調。用萬用表檢查+5V電壓正常，再檢查復位電路，開機瞬間為低電平，后變?yōu)?5V高電平，也正常。進一步用萬用表歐姆檔測量電源變壓器初級電阻，實測為0Ω，保險絲熔斷是由于電路短路引起。如實測電壓約為直流14V,排除5V負載短路故障，直流5V電壓為OV的原因是7805損壞，應更換7805。
同時，還可采用分割法來檢查，如可通過斷開變壓器初級繞組，通電試機，如果還燒保險管，說明燒保險管是由于壓敏電阻或瓷片電容存在短路，否則，是由于變壓器或整流管等有短路現象。重新上電后導風板位置保持不變，說明空調器有故障，應進入第2檢修步驟。變壓器、D1~D4 （整流二極管）、D176、E3（主濾波電容）、C16、C17組成降壓、整流、濾波電路。

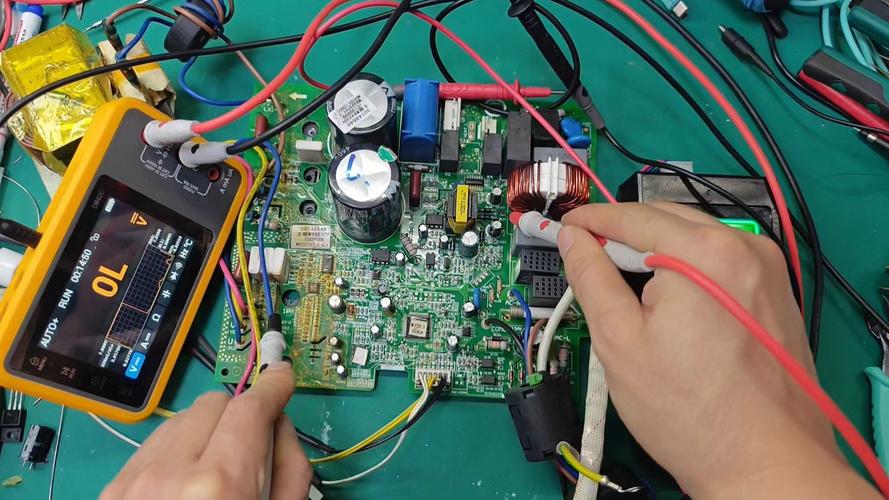

維修電路部分實用視頻.jpg "空調維修電路部分實用視頻")
如實測電壓約交流12V,說明為整流濾波電路故障，如排除直流12V負載短路故障，為整流二極管或?yàn)V波電容損壞，可更換元件或室內機主板。輸入：遙控信號、應急開關信號、室內溫度檢測、熱交溫度檢測、過零檢測電路、霍爾反饋信號、電源檢測、通訊等信號輸入；如實測阻值為無窮大，說明變壓器一次繞組回路有開路故障，進入第4檢修步驟，重點檢查變壓器一次繞組、保險管等。
維修電路維修.jpg "空調維修電路維修")
本電路沒有使用7812穩壓塊，直流12V電壓實測為11-16V,并且隨輸入的交流220V電壓變化而變化。它是通過熱敏電阻將環境溫度、空調器蒸發器溫度等溫度的變化轉化成一定數值電信號傳給CPU，使空調器按人設定的狀態運行，創造一個舒適的空間環境。如實測電壓為直流0V,說明電源電路有故障，應進入第7檢修步驟。
維修電路基礎.jpg "空調維修電路基礎")
如實測電壓為直流5V,說明電源電路正常，故障可能為CPU死機或其他弱電電路損壞，檢查故障原因或更換室內機主板試機。檢修方法：通電開機，用萬用表直流擋測量接收頭供電端及信號端對地電壓，正常值應為供電極+5V電壓，信號極電壓為+2.5V。對于后者，說明電路存在短路，應用萬用表歐姆擋進行阻值檢測，以判斷電路的短路部位。
維修電路圖.jpg "空調維修電路圖")
檢修方法：熱敏電阻是一個負溫度系數的熱敏電阻，即溫度越高，電阻越小，溫度越低，電阻越大，250C時阻值約為15KΩ左右（因機型而異）。如果手頭上沒有相同型號的壓敏電阻，應急的方法是可暫時不用安裝壓敏電阻通電試機。電源電路的作用是將交流220V電壓經降壓、整流、濾波、穩壓后轉換為直流12V和5V為主板供電。
維修電路板故障書籍.jpg "空調維修電路板故障書籍")
實際測量時，先用起子給電容電極短路放電，因?yàn)槿萘啃。圆粫?huì)產生問題，如果電容容量比較大，可以用電阻接在電極上緩慢放電。
