變頻器原理及接線圖，變頻器原理及接線圖外接電位器

對于需要大量計算的變頻器，例如矢量控制變頻器，有時需要一個用于扭矩計算的CPU和一些相應的電路。由于變頻設備中產生變化的電壓或頻率的主要器件稱為逆變器，因此該產品本身被命名為逆變器，即逆變器。功率器件直接串聯的電流源型高壓逆變器是由線路串聯一個大電感，然后直接串聯開關速度較慢的SCR（或GTO、SGCT等）功率器件組成。

例如：距離1500m，但使用周期性負載（如電梯），則逆變器無需降額。目前，隨著現代電力電子技術和微電子技術的快速發展，高壓大功率變頻調速裝置不斷成熟。一直以來難以解決的高壓問題，近年來通過器件或單元的串聯得到了很好的解決。變頻器的工作原理：是將工頻電源（50Hz或60Hz）變換成各種頻率的交流電源，實現電機變速運行的裝置。

1、變頻器原理與接線

中性點鉗位三電平PWM逆變器的逆變部分采用傳統的三電平方式，因此輸出波形中不可避免地會產生較大的諧波分量，這是三電平逆變方式所固有的。變頻器的主電路由整流器、平滑電路和逆變器三部分組成。整流器將工頻電源變換為直流電，平滑電路吸收變換器和逆變器產生的電壓脈動。是指電能從電機側流向逆變器側（或電源側）。此時，電機轉速高于同步轉速。

2、變頻器原理與維修

主電路是功率變換部分，為異步電機提供調壓、調頻電源。變頻器的主電路大致可分為兩類[1] :電壓型是將電壓源的直流電變換為交流電的變頻器。直流環路濾波是電容性的。運算電路：將外部的速度、扭矩等指令與檢測電路的電流、電壓信號進行比較，確定變頻器的輸出電壓和頻率。一般情況下，電機產生的扭矩隨著頻率的降低（速度降低）而減小（有些變頻器手冊中會說明實際減小的數據）。

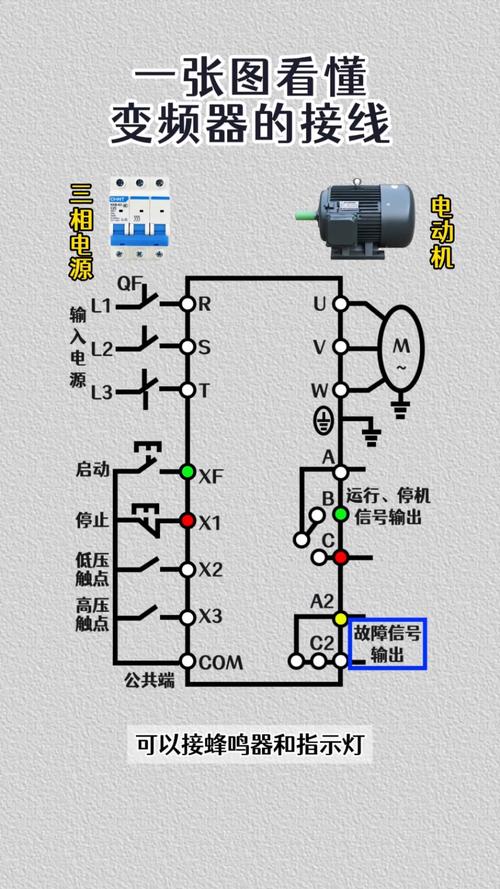

3、變頻器原理電路圖

在SPWM變頻器中，開關器件受控制電路中的SPWM調制信號控制，將直流電逆變?yōu)槿嘟涣麟姟ｋ娏餍褪菍㈦娏髟吹闹绷麟娮儞Q為交流電的逆變器，其直流環路濾波器是電感。開關頻率：逆變器產生的熱量主要來自于IGBT，并且IGBT產生的熱量集中在開通/關斷的瞬間。因此，當開關頻率高時，逆變器產生的熱量自然會增加。逆變器將固定的直流電壓轉換為可變電壓和頻率的交流電壓。

這里，如果變頻器容量是基于恒轉矩負載（過流能力150%*60s），變頻器帶有直流電抗器或交流電抗器并放置在機柜中，則發熱量會更高。大。主要由整流器、濾波器、逆變器、制動單元、驅動單元、檢測單元和微處理單元組成。控制電路完成主電路的控制，整流電路將交流電變換為直流電，直流中間電路對整流電路的輸出進行平滑濾波，逆變電路將直流電逆變?yōu)榻涣麟姟?/p>
